Persoanele care instalează sau pasionații care montează antene satelit în România constată frecvent că setarea corectă a punctului 0 pe un motor H-H este esențială pentru o recepție stabilă; această poziție de referință permite USALS-ului să calculeze corect rotațiile către Est și Vest. De la primele idei despre sateliți geostaționari propuse de Arthur C. Clarke până la receiverele moderne care controlează motoare prin DiSEqC, principiul rămâne același: ai nevoie de o referință mecanică precisă și de o hartă a pozițiilor sateliților pentru locația ta.
În practică, 0 înseamnă centrul arcului geostaționar pentru poziția ta. Când motorul este la 0 și sistemul este aliniat corect, antena trebuie să privească spre satelitul aflat la longitudinea ta, adică satelitul „de sud” pentru locația respectivă. În România, longitudinea variază aproximativ între 20°E și 30°E; pentru București, de exemplu, aceasta este aproape de 26°E, deci satelitul de sud va fi undeva pe acel meridian. Este important de reținut că 0 nu corespunde sudului magnetic: busola telefonului arată de obicei sud magnetic, în timp ce pentru o aliniere corectă ai nevoie de sudul adevărat, diferența de câteva grade putând deplasa semnificativ pozițiile sateliților.

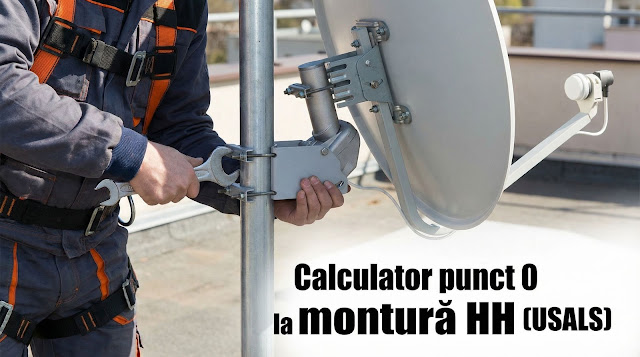

Pașii practici încep cu aducerea motorului la 0 din receptor, folosind comanda Go to reference sau Go to 0 din meniul DiSEqC 1.2/USALS, sau direct de pe butoanele motorului dacă sunt disponibile. Pe motor există, de regulă, o gradație sau o linie pe care verifici exact poziția 0; unele motoare au un mic offset, de aceea e recomandat să pornești din comanda receptorului și nu doar „după ochi”. Catargul trebuie să fie perfect vertical, pentru că un catarg înclinat transformă 0 într-un punct fals și arcul geostaționar nu va mai corespunde pozițiilor reale ale sateliților. Apoi setezi elevația motorului în funcție de latitudinea ta, folosind scala de pe motor, și ajustezi declinația antenei conform tabelului furnizat de motor sau de producătorul antenei.
După aceste setări inițiale, cu motorul la 0 rotești foarte fin întregul ansamblu pe catarg stânga-dreapta până detectezi satelitul de sud, cel mai apropiat de longitudinea ta. Când intri pe satelit, strângi colierele și faci reglajul fin din elevația antenei. Un semn clasic că 0 nu e corect este când prinzi bine un satelit la Est, dar la Vest semnalul cade sus-jos sau lipsesc sateliți simetrici față de meridian. În majoritatea cazurilor, problema provine fie din catarg nevertical, fie dintr-un zero greșit, fie din elevație sau declinație setate incorect.
Ca să ușurezi calculele există un instrument util: un calculator pentru punctul 0 la motor H-H (USALS), versiunea 0.1, pe care îl poți descărca pentru utilizare offline și deschide cu orice browser, sau folosi în versiunea online. Interfața permite detectarea locației sau introducerea manuală a localității, completezi latitudinea și longitudinea și primește ca input declinația magnetică, diametrul antenei pe lățime și înălțime și precizia dorită a locației. Din aceste date rezultă poziția de sud teoretică, satelitul recomandat pentru reglajul punctului 0, satelitul folosit în calcule (implicit recomandarea), valoarea de rotație USALS pentru deplasarea motorului Est/Vest, setările motor pentru latitudine și elevație, o estimare a declinației monturii, azimutul în nord real și azimutul corectat pentru busolă, elevația și înclinarea LNB (skew), precum și o hartă orientativă care marchează direcția către satelit. Semnul convențional pentru skew în acest calculator este rotirea în sensul acelor de ceasornic din față pozitivă, iar harta afișează linia de azimut ca reper vizual.
Faptul că un parametru aparent minor, precum declinația magnetică de doar câteva grade, poate schimba complet harta sateliților pentru o locație subliniază legătura practică dintre geografie și tehnologie. Punctul 0 reprezintă axa geostaționară locală folosită de USALS pentru a calcula pozițiile sateliților. Dacă ai București ca referință, folosește longitudinea aproximativă 26°E, verifică verticalitatea catargului și ajustează elevația după latitudinea ta; la nevoie, folosește versiunea 0.1 a calculatorului offline pentru a revedea toate valorile. Chiar și cu echipamente moderne, atenția la detaliu rămâne cea mai bună garanție că sateliții vor rămâne pe fereastra ta de recepție.
Ai încercat vreodată să reglezi singur punctul 0 și ai întâmpinat probleme legate de catarg sau de declinație?
